安装作业 | 奥迪A4更换BILSTEIN B4减震器,焕新启航!

安装案例
2022-07-01

作为本期主角,这辆奥迪A4 B8目前里程为122,574公里,车主之前一直没有更换过减震器,前悬挂的所有拉臂在修理店更换过。目前车开起来底盘很松散,过坎的时候震动很大,尤其是后座颠簸感很明显,底盘拉臂也换过了。这次更换减震器,也算实现了给爱车换新靴的愿望。用车主的原话就是:“「德系车」搭配「德系制造」,不需改变车身姿态,这让我感到很放心。”下面就开始分享这次更换BILSTEIN减震器的作业过程。



奥迪A4(B8)安装BILSTEIN B4减震器过程



更换减震器过程中,也对车辆进行了测量、测试等工作,包括减震器原车车身测量和更换BILSTEIN B4减震器前后的车身高度对比,制动距离更换前后的固定路段测试,园区内减速带过坎测试,新旧减震器的阻尼对比。

对比结果:

车身高度前后对比,更换减震器后与原车高度一致;

车辆在封闭路段制动,更换减震器后制动距离缩短;

车辆在园区路段过坎,更换减震器后过坎跳动有减;

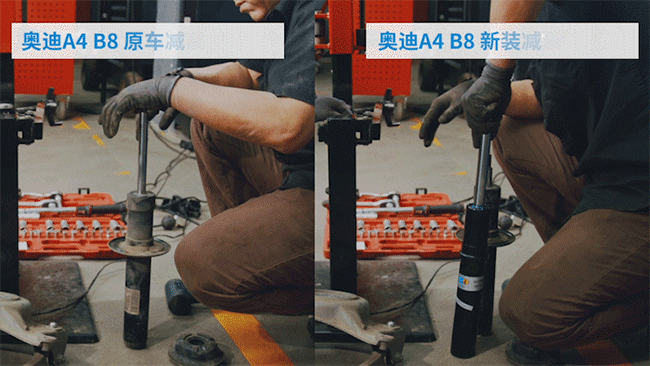

车辆新旧阻尼性测试,更换减震器后阻尼回升有增。



安装步骤详解

01、安装前后测量、测试对比

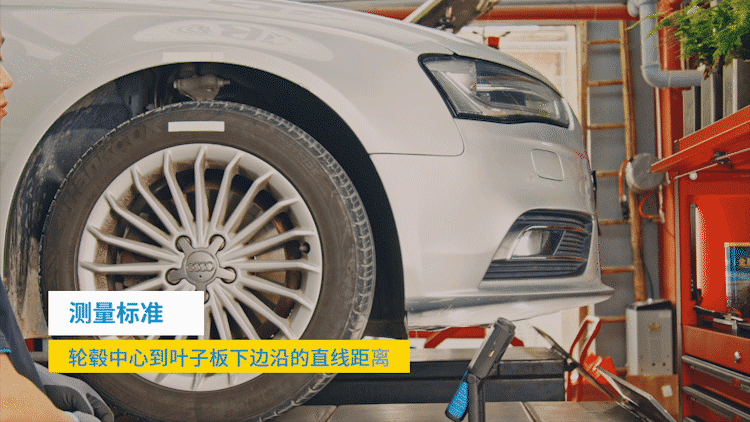

首先确认车型与所安装的BILSTEIN产品适配,拆装前确认奥迪A4 B8原厂车身高度,记录轮毂中心到叶子板下边沿的直线距离,以进行安装前后对比。

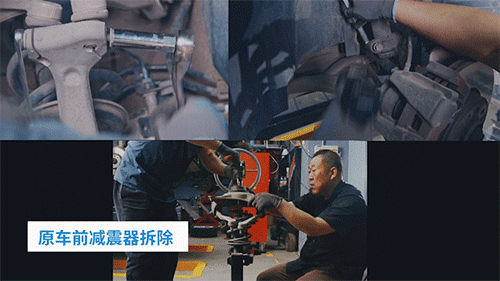

02、拆卸原车前减震器

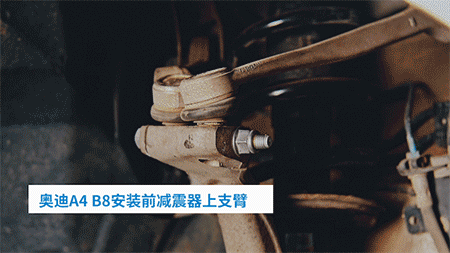

按照固定操作步骤,确认所需拆卸的部件进行作业。首先脱开螺栓连接,然后从车轮轴承壳体中拔出上摆臂的两个万向节销,松开、拔出仰角上的ABS连接线、插头,之后拆卸仰角螺栓,然后依次拆卸减震器与下直臂固定螺栓,拆卸小摇杆固定螺栓,并使用专用分离器扩开仰角豁口,取出减震器总成。

*注意事项:请勿使用凿子或类似工具扩开

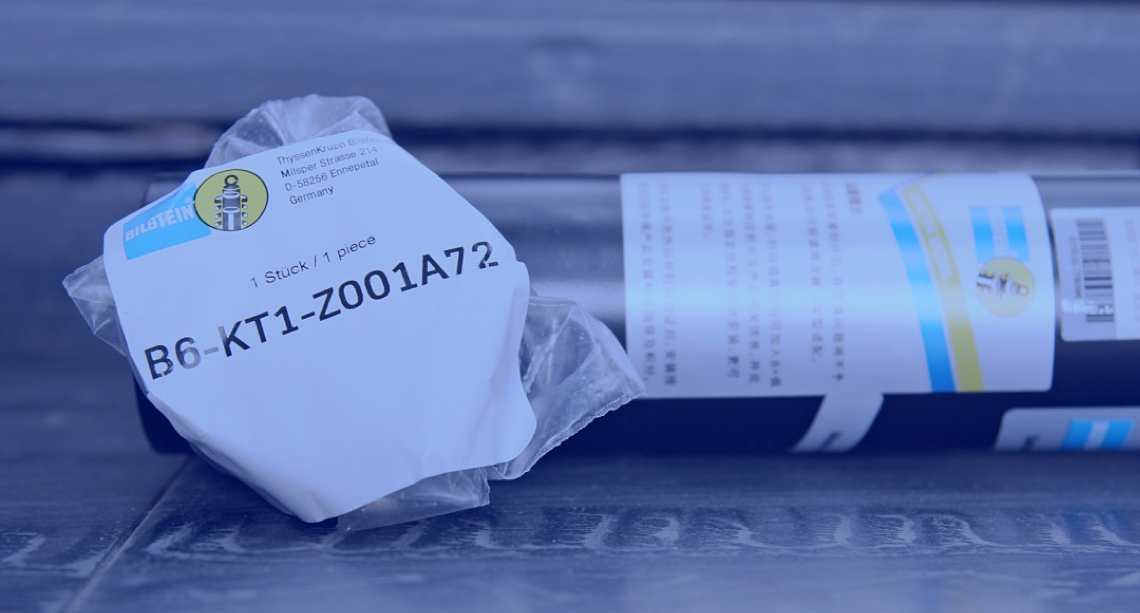

03、安装BILSTEIN B4前减震器

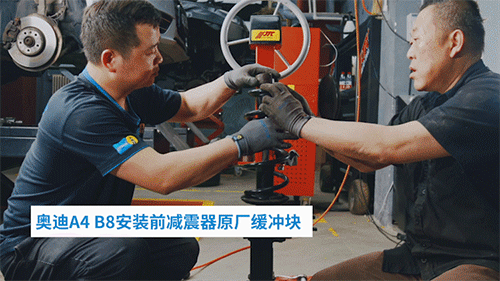

安装时,请确保塔顶、弹簧的位置一致,紧固塔顶螺母时,请使用扭力扳手进行安装(切勿使用风炮),须注意的是,BILSTEIN活塞杆直径比原厂略粗(可提供更好的抗剪切力强度),需要对缓冲块进行扩充处理或用力压入的方式进行安装,但不会对产品使用造成不妥。

*注意事项:安装前减震器下部弹簧垫和护罩时,请使用橡胶锤进行安装操作

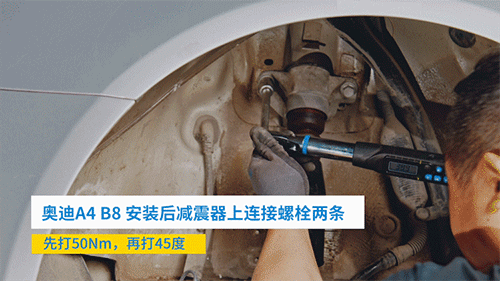

04、安装BILSTEIN B4后减震器

按照固定操作步骤,安装BILSTEIN B4后减震器,首先组合后减震器,然后安装后减震器上固定螺栓,安装后减震器下固定螺栓卡止凸耳,最后安装后叶子板内衬板。

*注意事项:请依照原厂扭力数值进行紧固作业



05、安装BISLTEIN B4后四轮定位

安装完毕后,检查所有位置如衬套等是否都已复位,最后安装轮胎,放下车体,并在车辆落地状态紧固车轮螺母。安装完成后不要忘记对整车进行四轮定位,并通过测试环节验证产品性能。



作业分析

# 结构上

奥迪A4的前悬挂结构采用的是多连杆结构,特点是自由度非常高,能最大限度的发挥轮胎的抓地力从而提升整车的操控性。多连杆结构复杂,弹簧与前减震器一体结构通过过盈嵌入到仰角内与下悬挂链接,承载着来自轮胎与地面接触的力量,往复一日的做着自己的工作。

弹簧与前减震器是两个不同作用的元件,在压缩行程中,弹簧会从压缩转为伸张,也可以叫复原。复原行程中弹簧就是将压缩行程中储存的能量释放,也就是说弹簧的作用是把部分机械震动能量延后释放。而减震器,无论压缩行程还是伸张行程,均在消耗震动能量,这就是我们提及的“减震”。

当减震器阻尼下降甚至消失的情况,弹簧在复原行程中没有减震阻尼,弹簧只是起缓冲、存储震动能量的作用,不起耗能、减震作用,这是就会出现底盘的松散感,余震+异响结合起来的驾驶感受。过坎为例,车子开过去车辆底盘除了越过那一下正常的冲击震动以外,驶过障碍还有明显几下余震,车内人员会感到很“墩”的感觉。通过更换前后对比其实制动距离也会有差距,还有就是弯道驾驶的底盘支撑感不足,看来减震器的更换是必要的。

# 定期换

减震器就该跟轮胎似的直接就看做是个耗材,减震器用久了阻尼力是会衰减的,这个衰减量在每个主机厂都有明确的标准来约束。虽然用久了,阻尼力衰减了,数值可能还处在标准范围内,但不可否认的是,某些整车动态性能肯定是没法跟出厂时候来比了,为了恢复舒适性、安全性更换减震器是很有必要的,这辆A4就足以说明问题了。



安装注意事项分享

更换BILSTEIN B4减震器后,可以将高度恢复到新车原有的位置,在不会破坏原车平衡的准则上,安装过程须严格遵循原厂的作业标准,更换后进行四轮定位即可。每条固定螺丝都要严格按着厂家扭力数值操作,角度扭力最好使用电子扭力板子操作。本车拆卸原车前减震器就发现上次未按操作规范遗留的问题。

为奥迪A4 B8提供的BILSTEIN B4前减震器活塞杆比原车的略粗,意在提升抗剪切力强度。安装缓冲快的时候需要用力压入或扩充孔径,车主看到了不用担心。
